Draadje benzine reserve lampje

[Lisster1973]

Hallo allemaal,

Ik heb een cbr 929 en heb daar een nakedbike van gemaakt.
Nu heb ik de orginele dashclock verwijderd en daarvoor in de plaats een koso db1r.
Daar zit geen benzine reserve lampje op maar wel een meter als er een capacitieve sensor op zou zitten, en laat die er nou bij deze fiets er helaas niet op zitten.
Goed, maakt niet uit.
Ik ben een beetje gaan spitten in bedradingsschema's en kwam tot de conclusie dat het draadje, die in de connector van de oude klok zit, de kleur bruin/zwart moet zijn ( volgens tekening).

Ben toen gaan kijken en laten daar nu meerdere br/zw draadjes zitten.
Ik dacht, voordat ik m'n tank eraf schroef (nare klus), vraag het eerst hier aan de specialisten, of jullie weten welke ik moet hebben.



[RockyK]

Kan je toch achter komen als je de oude klok opendraait en de draad van de het benzine lampje volgt?



[Lisster1973]

Ja, is ook een optie.
Zal 1 grote printplaat zijn. Hopen dat ik de printbanen kan zien en niet ingeharst is.



[ZoEchtWaar]

Ik weet niet beter, of de signaaldraden in de draadboom zijn altijd uniek!
gelijke kleuren is ook de zelfde functie (nul of spanning bijvoorbeeld, of een signaaldraad die aan meerdere punten is verbonden) dit moet ook Ohm's te meten moeten zijn!

Maar ik ben niet bekend met de CBR929 dus ben benieuwd wat de kenners gaan zeggen.



[Anoniempje327]

Als je die draad hebt gevonden wat ga je daar dan mee doen?



[Lisster1973]

De draad wordt in iedergeval negatief geschakeld.
Wil er een externe led op aan sluiten en ergens netjes bevestigen.
Nu moet ik telkens de dagteller in de gaten houden.
Heb al een keer zonder peut gestaan door niet op te letten. Lol



[Anoniempje327]

Heb je een schema van je motor?



[Lisster1973]

Ja, maar iets zegt mij dat de kleurcode niet overeen komt.
Ik probeer zowiezo wat Rockyk zei, ff m'n oude klok openschroeven en kijken of ik daar het 1 en ander kan volgen.



[Lisster1973]

Br/Bl is toch bruin/zwart?
Of staat Bl voor blauw?
Ga nu twijfelen.



[Anoniempje327]

Is bruin/zwart niet de geschakelde plus?



[Anoniempje327]

Kan je het schema hier plaatsen?



[Lisster1973]

Denk niet dat het bruin/zwart is.
Heb het schema niet bij de hand nu.
Ik heb het schema van internet afgehaald, heb bij google gewoon :cbr 929/954 wiring diagram' in getikt en dan naar afbeeldingen gaan.
Als ik het goed heb gebruikt honda, en misschien ook andere merken, voor alle modellen dezelfde kleur codes.



[Lisster1973]

Heb ook bij een cbr1000rr gekeken maar al die tekeningen zijn helaas niet echt super duidelijk.



[Janbros]

ik heb alleen het schema van de 954, en daarop is Br/Bl inderdaad die van het reserve lampje. Br/Bl is inderdaad bruin/zwart, en het is de enige bruin/zwarte draad aan het dashboard. er is ook een zwart/bruine draad en die gaat naar de LCD display.

als je het verschil niet weet tussen Br/Bl en Bl/Br : de 1ste kleur is de kleur van de draad, de 2de is de kleur van de streep erop. Br/Bl heeft dus meer bruin dan zwart, Bl/Br heeft meer zwart dan bruin.

schema online : http://public.dm1.livefilestore.com...oYMo73RTJe3uaE/hondacbr954.jpg?rdrts=53382696

edit : manual 929 gevonden

http://ftp.slivova.info/deny/docs/Motorcycle Manuals/CBR929RR.pdf

openen in een ander venster en laat maar gewoon open staan, duurt even voor het binnen is en verschijnt. schema zit er helaas niet in (toch niet gevonden), maar op pag 19-17 gaat het over het reserve lampje in het dashboard en daaruit blijkt dat het toch ook de Br/Bl is



[Lisster1973]

Ben net thuis van werk.
Ik ga morgen ff checken.
Super bedankt. Ik laat jullie wat weten als ik het gevonden hebt.



[Lisster1973]

Ff een plaatje van hoe die was.



[Lisster1973]

Zo is hij nu. Heb er inmiddels een Danmoto gp uitlaat onder zitten en er zit aan de rechterkant van het frame nu een rvs koelvloeistof tankje.
Aankomende winter ga ik hem uit elkaar halen en spuiten.

Dacht, laat ik ff een paar plaatjes erbij zetten.



[srad-rob]

Zo is hij nu. Heb er inmiddels een Danmoto gp uitlaat onder zitten en er zit aan de rechterkant van het frame nu een rvs koelvloeistof tankje.
Aankomende winter ga ik hem uit elkaar halen en spuiten.

Dacht, laat ik ff een paar plaatjes erbij zetten.

[afbeelding]

graag meer plaatjes, ik heb ook al een tijdje zitten denken om er een fighter van te maken



[Lisster1973]

Het rijdt gewoon super door de meer ontspannen zithouding en stuurt super met een superbikestuur.
Ik ga ff wat plaatjes verzamelen.



[Lisster1973]

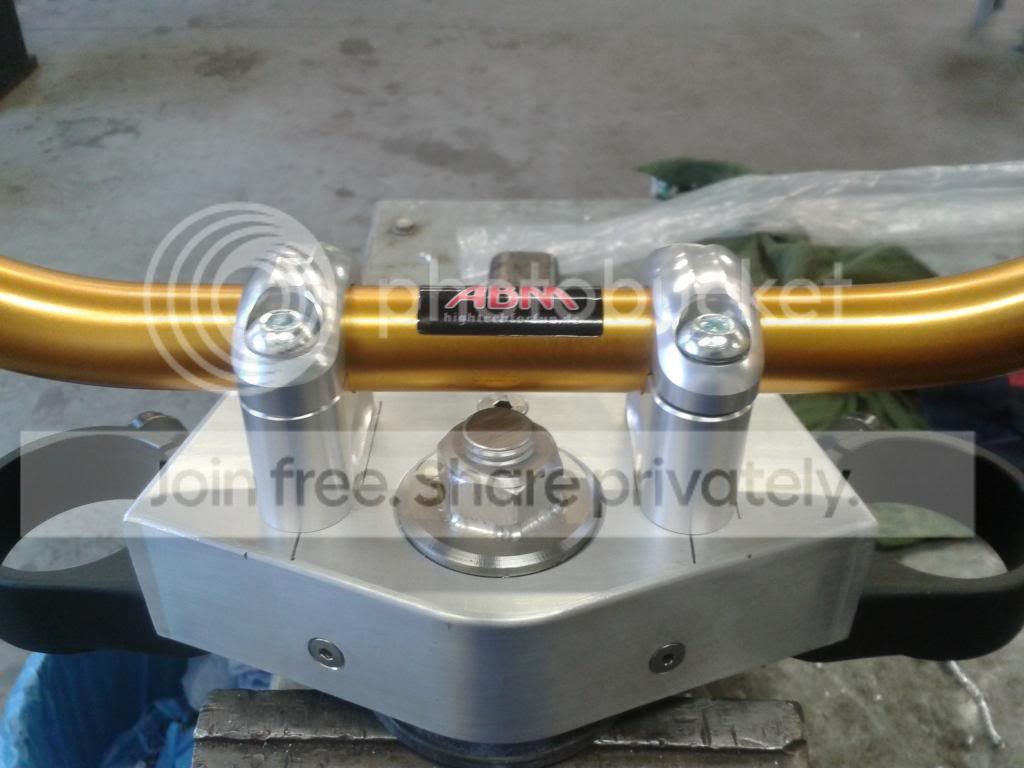

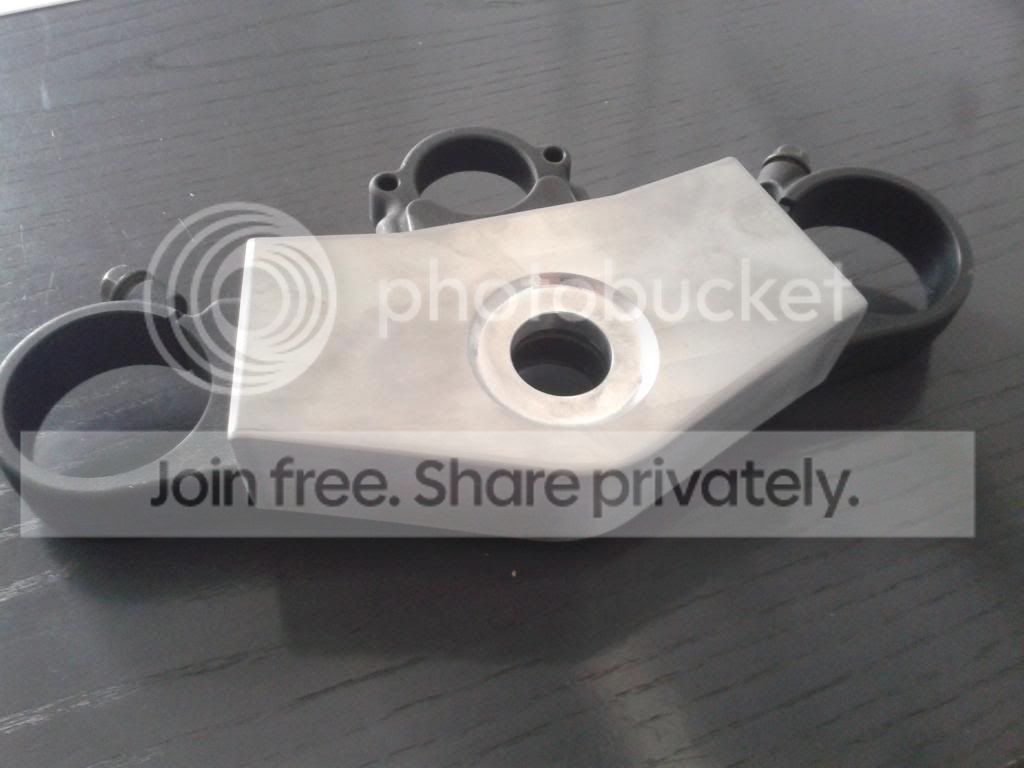

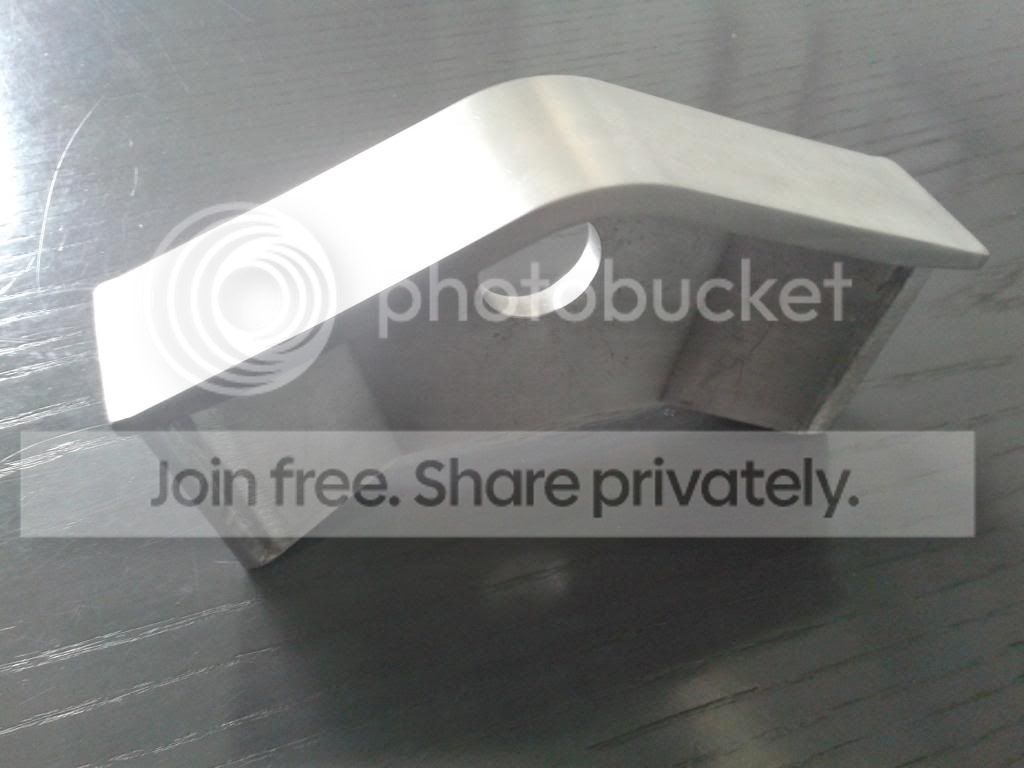

Heb uit een blok aluminium met een cnc-freesbank een adapter laten maken om die op m'n orginele kroonplaat te zetten om m'n stuur op te bevestigen.



[Lisster1973]

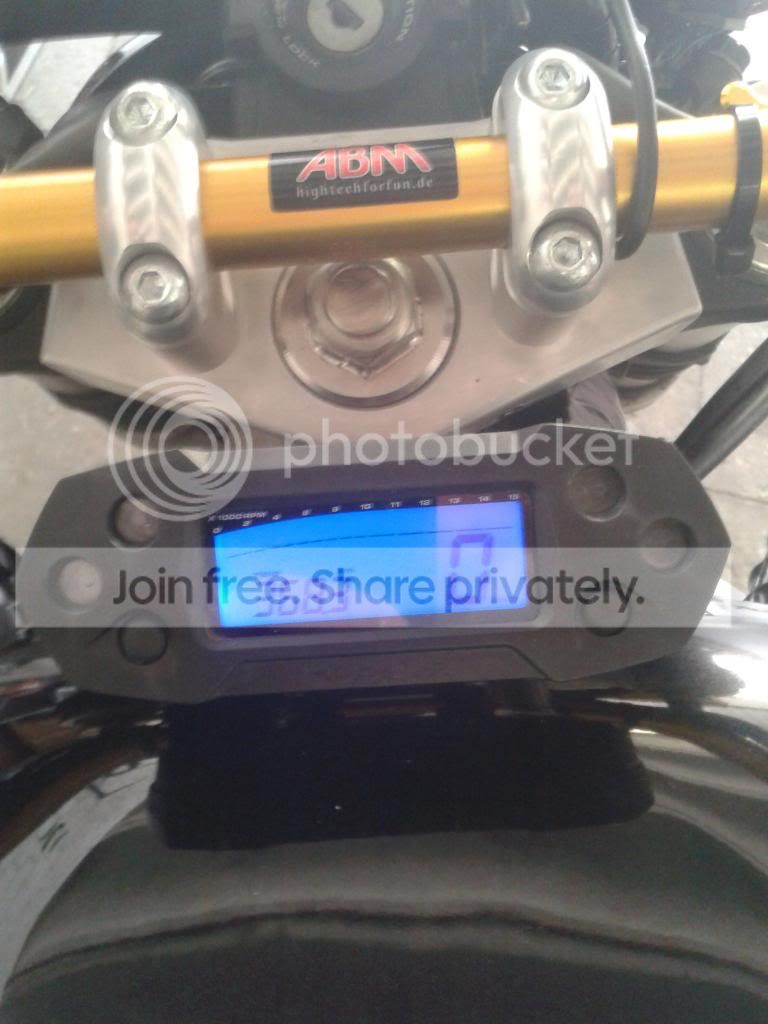

Ziet er dan zo uit.



[Lisster1973]



[Lisster1973]



[Lisster1973]



[Lisster1973]
